动平衡概述与原理
- 发布时间： 2026-04-30
一、定义与概述
动平衡是旋转机械动态运转下，通过检测、校准转子质量分布，将不平衡量控制在允许范围的核心工艺技术。工业应用中通常选取转子两个及以上校正平面，采用去重或配重方式，修正转子偏心，使质量中心与旋转轴心线高度重合，从根源上削弱离心力引发的设备振动，降低轴承交变载荷。
动平衡既是转子动力学核心分支，也是工业制造、设备检修的必备工序，直接决定发电机组、精密主轴、传动部件、风机叶轮、航空陀螺仪等关键旋转构件的运行精度、使用寿命及安全稳定性。
二、动平衡核心原理
转子不平衡的本质：转子各微段质心偏离旋转轴心线，高速运转时偏心质量产生周期性离心力，叠加形成横向振动、不平衡惯性力及惯性力偶。

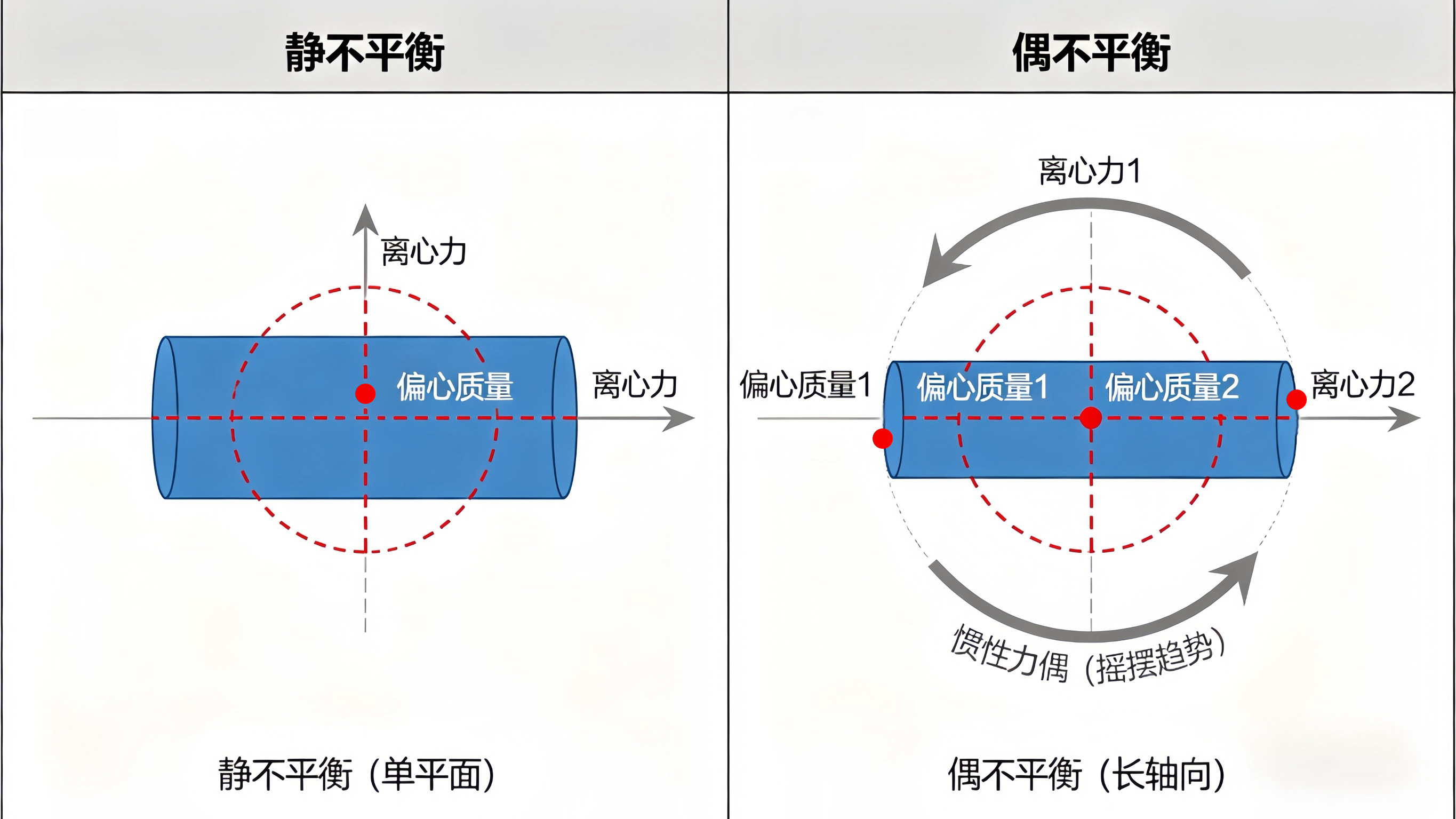

静态平衡仅能校正单一平面静不平衡，无法解决长径比较大转子的偶不平衡。长轴向转子即便整体质心居中，轴向质量分布不均仍会使两端离心力不在同一平面，形成惯性力偶，引发转子摇摆、共振。

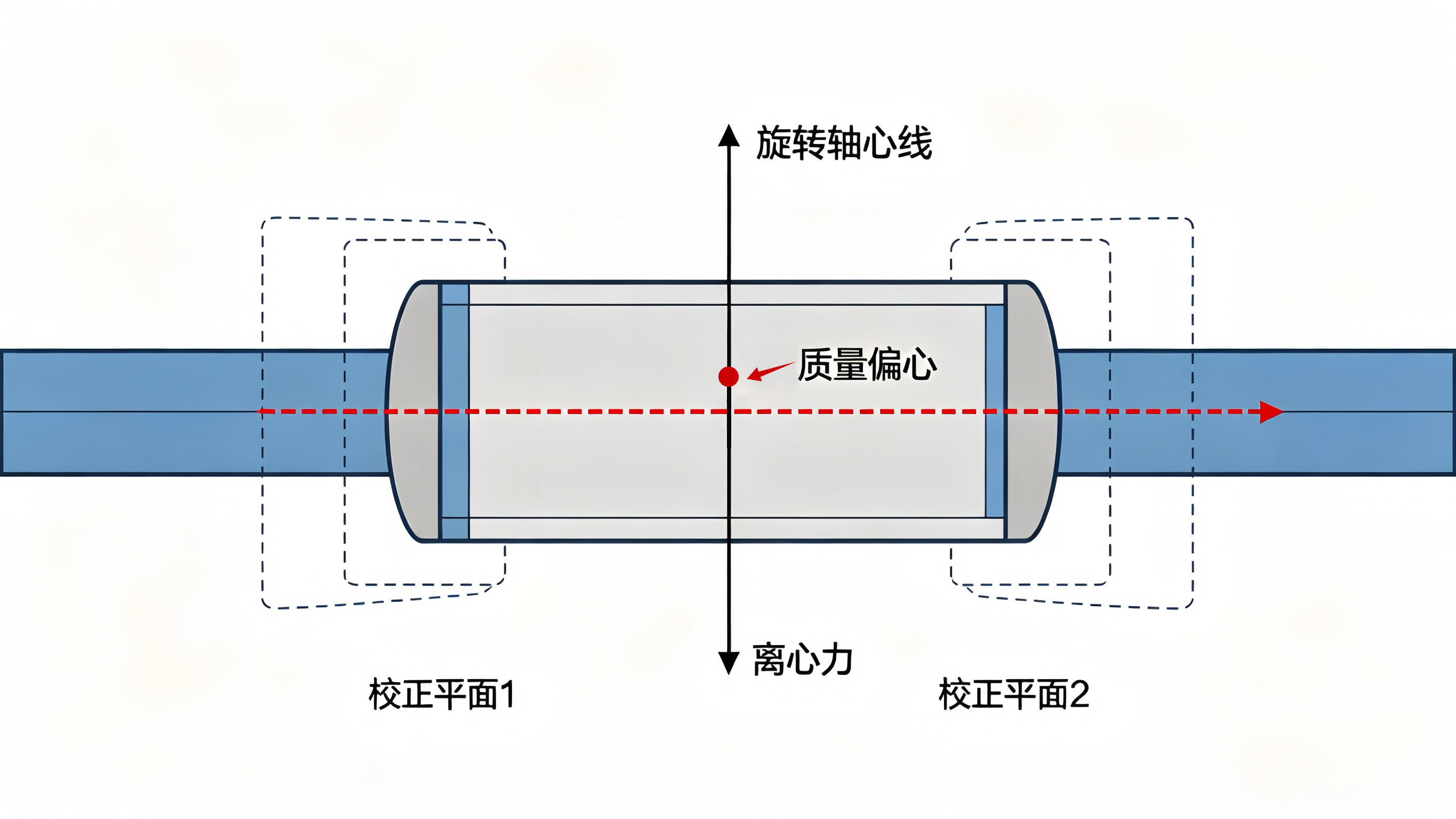

动平衡核心原理：精准识别空间不同相位的不平衡力与力偶，在多校正平面实施匹配校正，最终实现旋转系统合力、合力矩均趋近于零，彻底消除振动诱因。
三、不平衡产生原因及设备影响
四大产生原因
- ① 材质与制造偏差：毛坯材质疏密不均、铸造气孔、机械加工几何偏心等先天误差；
- ② 结构与装配误差：部件结构不对称、装配间隙超标、联轴器对中偏移；
- ③ 运行磨损老化：介质颗粒冲蚀叶片、轴颈配合面磨损，破坏原有平衡状态；
- ④ 结垢与部件损伤：化工、热力设备转子表面积垢不均、表层剥落缺损，改变质量分布。
运行危害
转子动不平衡会引发设备异响、剧烈振动，对轴承、密封件造成交变应力冲击，加速部件疲劳老化。工程统计数据显示：高速旋转设备70%以上振动故障，根源为转子质量不平衡。
四、行业标准与精度等级
国际通用ISO 21940-11（原ISO 19400）确立刚性转子G等级平衡品质体系，划分11个精度等级，以振动速度mm/s、比不平衡量g·mm/kg为标定依据，等级间按2.5倍梯度递增。
国内国标等同采用ISO G等级体系：普通电机常规采用G6.3，高效节能电机、精密工况设备普遍要求G2.5。企业可依据设备转速、工况需求选定平衡精度作为验收标准。
| 平衡精度等级 | 振动速（mm/s，） | 适用设备 |
| G0.4 | ≤0.4 | 适配精密磨床主轴、航空陀螺仪、超高精度电机转子等 |
| G1.0 | ≤1.0 | 适用于磁带录音机及电唱机驱动件；磨床驱动件；特殊要求的小型电枢等 |
| G2.5 | ≤2.5 | 适用于燃气轮机、汽轮发电机组、高速机床主轴等高转速低振动设备等 |
| G6.3 | ≤6.3 | 常规工业电机、风机叶轮、泵类转子、造纸机械等通用标配 |
| G16及以下 | ≤16 | 低速传动轴、农业机械等低平衡要求刚性部件 |
五、校正工艺与技术发展趋势
常规校正工艺
主流校正分为去重、配重两类：偏重相位采用钻孔、铣削去除多余材质；反向相位通过焊接、铆接、螺栓固定平衡块增加配重。针对柔性转子高速挠曲变形特性，采用模态平衡法、影响系数法，多转速下完成精准校正。
技术发展趋势
传统离线动平衡机人工配重模式，正向在线智能自动动平衡升级。通过搭载智能平衡头，实现设备不停机、不拆机实时检测振动，动态补偿不平衡惯性力，大幅提升化工、核电、精密加工等场景设备连续运行周期与自适应稳定性。
动平衡作为旋转设备稳态运行的核心基础技术，将以高精度、智能化、在线化发展方向，持续支撑现代工业设备精密化、低噪化、长周期安全运行。
